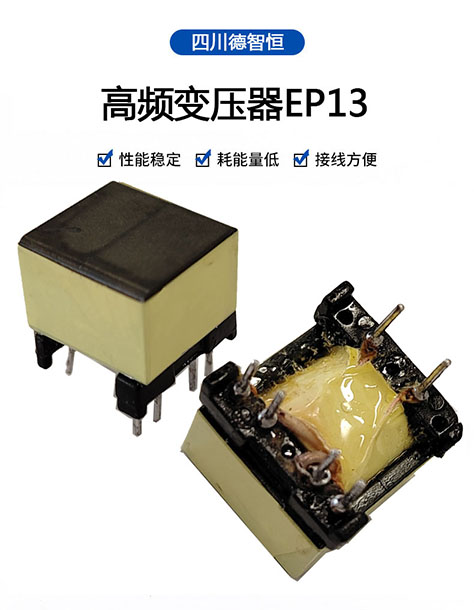

一. EP13高频变压器常用尺寸
|
型号
|
规格
|
长（mm）
|
宽（mm）
|
高（mm）
|
排距（mm）
|
针距（mm）
|
针径（mm）
|
|
EP10
|
卧式4+4
|
12
|
12
|
11.8
|
7.5
|
2.5
|
0.5
|
|
EP13
|
卧式5+5
|
13.8
|
13.5
|
10.6
|
10
|
2.5
|
0.6
|
|
EP13
|
卧式双槽5+5
|
13.8
|
13.5
|
10.6
|
10
|
2.5
|
0.6
|
|
EP13
|
卧式双槽2+2
|
13.8
|
13.5
|
10.9
|
10
|
2.5
|
0.6
|
|
EP13
|
卧式5+5贴片
|
17
|
12.8
|
10
|
17
|
2.5
|
0.4*0.7
|
|
EP13
|
卧式双槽5+5贴片
|
13
|
12.8
|
10
|
17
|
2.5
|
0.4*0.7
|
以上为公司常用骨架样式，其它款式暂未列入其中，欢迎咨询。本公司可按客户要求定制各种规格EP13高频变压器。
二. EP13高频变压器性能
1.工作频率：20kHz-500KHz
2.输出功率：0.5 to 7.5 W
3.工作温度：-40℃ to +125℃
4.储存温度：-25℃ to +85℃
5.储存湿度：30 to 95%
三.EP10高频变压器的特点
EP10高频变压器具有尺寸小，价格便宜，可靠性高的特点。EP型变压器是一款高性能的高频变压器，它不仅休积小，功率较大，而且因为他的线包大部分被磁芯屏蔽了起来，所以他的抗干扰能力和防辐射性能均非常高，同时由于这种屏蔽，其漏感和EMI参数也非常好，适用于要求非常高的开关电源等电子线路中。
四. EP10高频变压器的应用
EP10高频变压器常应用于数码相机电源变压器、DC-DC转换器、驱动变压器、电流互感器、开关电源共模电感、XDSL变压器等。
