本产品采用耐高温的增强阻燃骨架、优质漆包铜线和高磁通密度的硅钢片所组成。铁芯为EI型铁芯。功率大、效率高、成本低、温升低、接线安全可靠、防护等级高、电气性能好等特点，能够的在额定负载下长期有效工作。适用于50～60Hz的交流电路中，广泛应用于工业设备电源和安全隔离照明等等。
产品功率：50W 输出电压：按客户需求

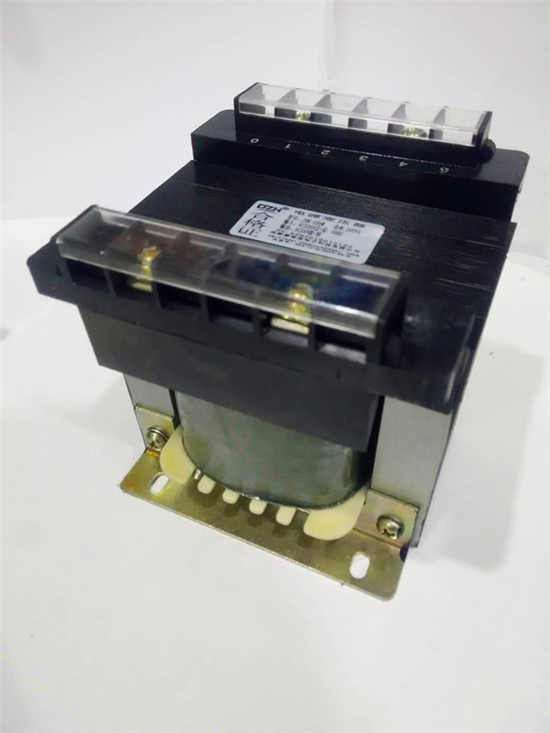

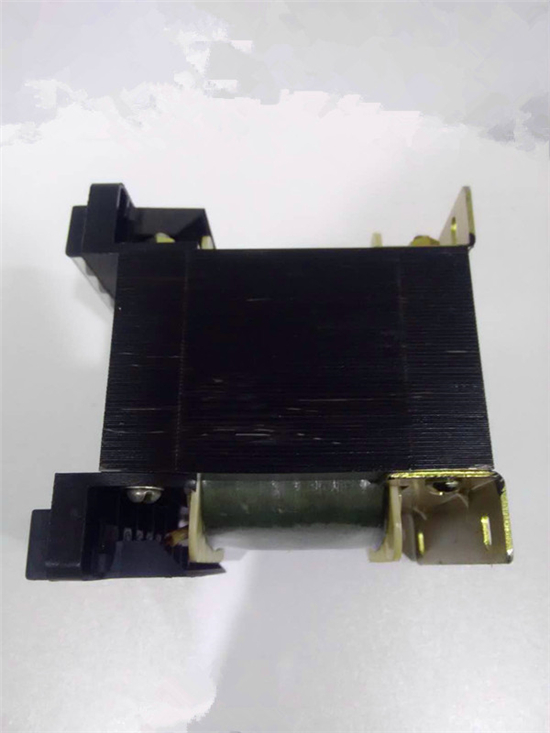

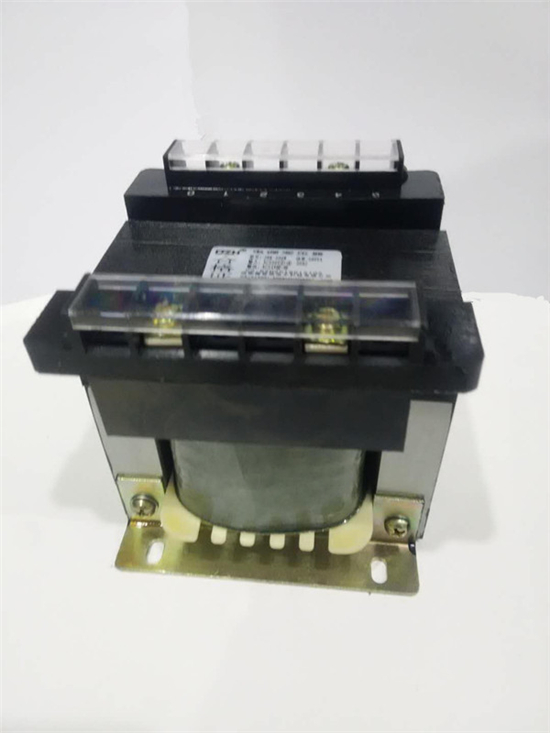

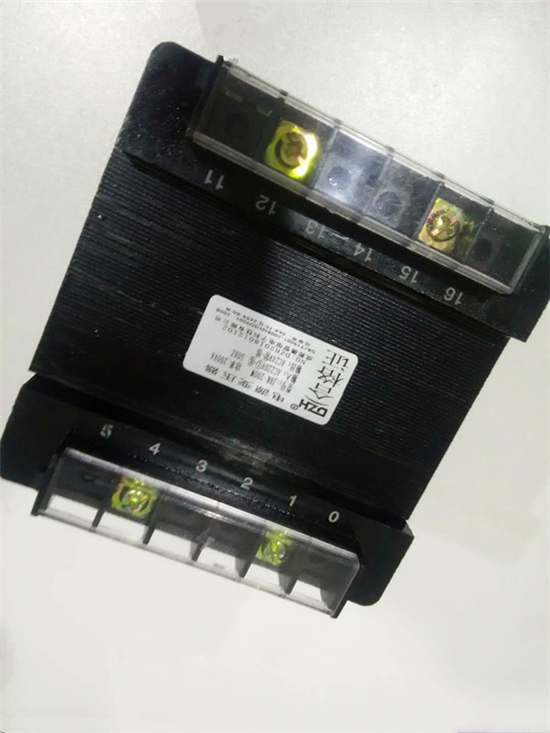

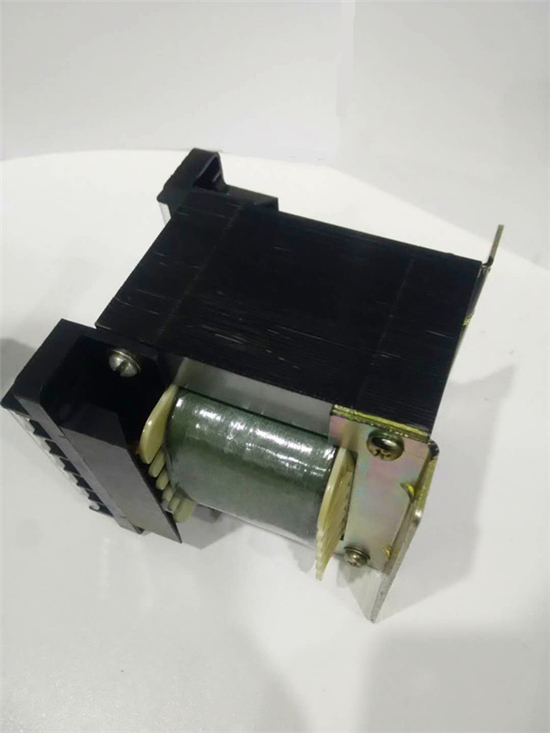

产品型号：50w EI22*40 BK控制变压器 外形尺寸: 86*85*90
输入电压：AC220V 安装尺寸：75*75
应用范围：配电箱，工业设备等
生产流程： 绕线→包绝缘→插片→检测→含浸→烘烤→检测→贴标→装箱
使用环境
1、周围空气温度-5℃至+40℃，
2、安装地点海拔不超过2000m；
3、变压器在50厘米范围内请不要放置其他易燃易爆物品，1厘米不要放置其他物品，确保变压器有良好的散热环境，保证安全。
请准确计算负载功率，切勿超载。输出请勿短路，如无输出时，请断电一分钟再通电使用。通电使用前，请仔细确认变压器是否链接正确，严谨变压器线路接反。
4、无剧烈震动和冲击振动的地方
5、在无爆炸危险的介质中，且介质中无足以腐蚀金属和破坏绝缘的气体及导电尘埃的地方；
6、不受雨雪侵袭的场所。
产品特点：
|
BK控制变压器型号列表（部分产品）
|
|
型号
|
容量(VA)
|
输入电压
|
输出电压
|

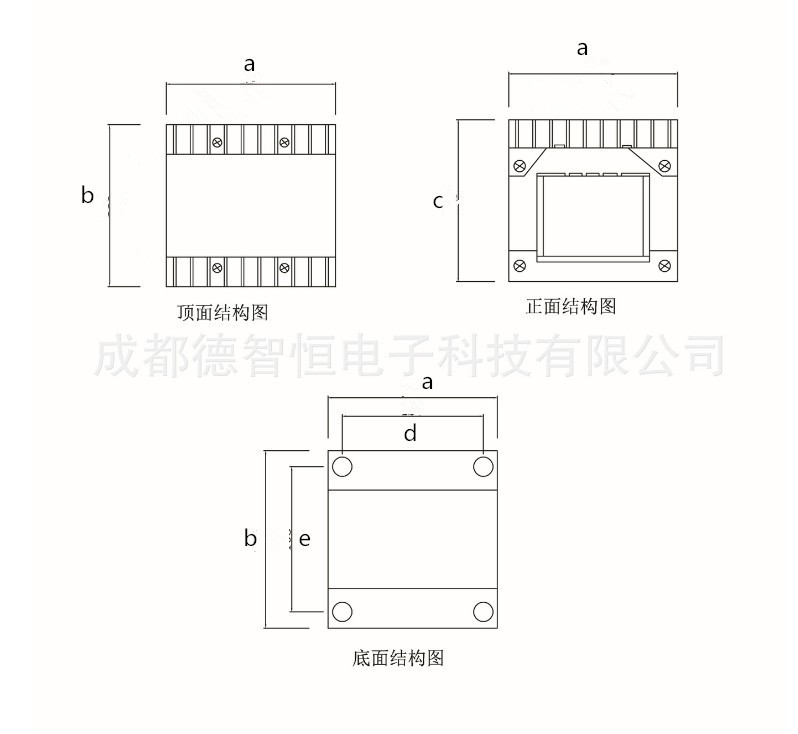

外形尺寸长宽高（mm）
|
安装尺寸（mm）
|
|
EI28*40
|
80
|
按客户需求生产
|
按客户需求生产
|
86*85*90
|
75*75
|
|
EI28*50
|
100
|
|
|
86*95*90
|
75*75
|
|
EI32*48
|
150
|
|
|
96*100*105
|
84*84
|
|
EI35*55
|
200
|
|
|
105*95*88
|
93*83
|
|
EI35*65
|
300
|
|
|
105*113*102
|
95*86
|
|
EI40*63
|
400
|
|
|
120*120*119
|
107*103
|
|
EI40*70
|
500
|
|
|
120*127*118
|
110*107
|
|
EI40*80
|
600
|
|
|
120*137*118
|
110*117
|
|
EI50*70
|
800
|
|
|
150*140*143
|
133*128
|
|
EI50*80
|
1000
|
|
|
150*150*143
|
133*138
|
|
EI64*80
|
1500
|
|
|
196*180*190
|
165*135
|
|
EI64*100
|
2000
|
|
|
196*200*190
|
165*155
|
|
EI64*120
|
3000
|
|
|
196*220*190
|
165*175
|
|
EI76*100
|
4000
|
|
|
230*200*225
|
195*160
|
|
EI76*120
|
5000
|
|
|
230*225*225
|
195*185
|
|
EI80*120
|
6000
|
|
|
240*220*240
|
200*185
|
|
EI80*140
|
8000
|
|
|
240*245*240
|
200*210
|
|
备注：
1、外形尺寸为参考尺寸，如有特殊要求可以按要求定制
2、以上图表全部为铜线绕制，如需铝线需要单独定制和说明
3、如用户有特殊要求，本公司可代为设计制造
4、上表仅列明我厂部分产品型号，如需了解更多可致电：028-84374168
|
定制说明
用户在购买产品时须知：
1、变压器的基本型号规格，容量及数量。
2、变压器的初、次级电压。
3、提供初次级电压时，同时提供各电压的容量分配，或参考案例来选取合适型号规格的产品。
4、本公司产品外形和安装尺寸仅供参考。如尺寸需要改变可在订货时特殊说明。
