本产品采用耐高温的增强阻燃骨架、优质漆包铜线和高磁通密度的硅钢片所组成。铁芯为EI型铁芯。功率大、效率高、安装方便、成本低、温升低、接线安全可靠、防护等级高、电气性能好等特点，能够的在额定负载下长期有效工作。适用于50～60Hz的交流电路中，广泛应用于工业设备电源和安全隔离照明等等。
产品功率：15W 输出电压：按客户需求

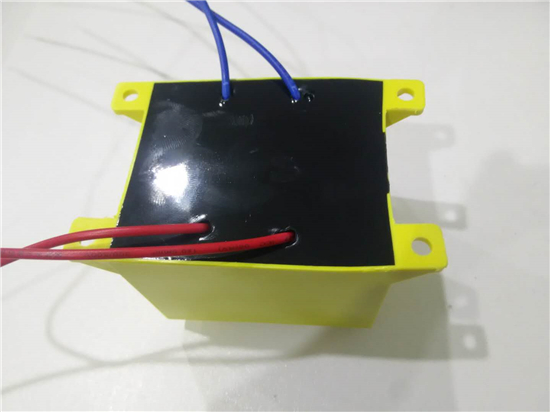

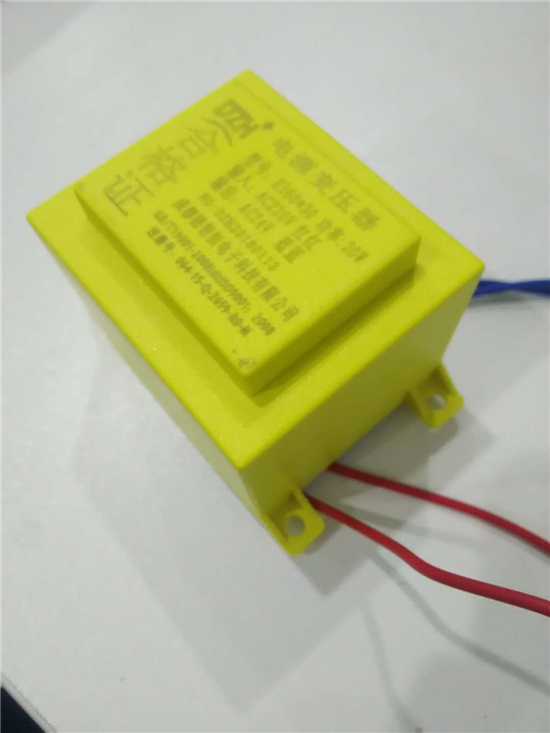

产品型号：15w ei19*25 框夹变压器 外形尺寸: 86*57*50
输入电压：AC220V 安装尺寸：76
应用范围：家用电器，工业电源，照明，LED灯 等
生产流程：绕线→接引线→焊锡→插片→上夹框→检测→含浸→烘烤→装箱
使用环境
1、周围空气温度-5℃至+40℃，
2、安装地点海拔不超过2000m；
3、变压器在50厘米范围内请不要放置其他易燃易爆物品，1厘米不要放置其他物品，确保变压器有良好的散热环境，保证安全。
请准确计算负载功率，切勿超载。输出请勿短路，如无输出时，请断电一分钟再通电使用。通电使用前，请仔细确认变压器是否链接正确，严谨变压器线路接反。
4、无剧烈震动和冲击振动的地方
5、在无爆炸危险的介质中，且介质中无足以腐蚀金属和破坏绝缘的气体及导电尘埃的地方；
6、不受雨雪侵袭的场所。
产品特点：
|
EI压器型号列表（部分产品）
|
|
型号
|
容量(VA)
|
输入电压
|
输出电压
|
外形尺寸
长宽高
（mm）
(a*b*c)
|
安装尺寸（mm）
(d)
|
|
EI8*11
|
1
|
按
客
户
需
求
生
产
|
按
客
户
需
求
生
产
|
58*26*27
|
46
|
|
EI10*13
|
2
|
58*40*32
|
47
|
|
EI13*17
|
3
|
66*35*35
|
54
|
|
EI13*20
|
4
|
66*38*35
|
54
|
|
EI13*26
|
5
|
66*44*35
|
54
|
|
EI16*20
|
6
|
76*40*42
|
67
|
|
EI16*24
|
8
|
76*43*42
|
67
|
|
EI16*30
|
10
|
76*50*42
|
67
|
|
EI19*25
|
15
|
86*52*50
|
76
|
|
EI19*30
|
20
|
|
|
86*57*50
|
76
|
|
EI22*28
|
25
|
|
|
96*60*57
|
82
|
|
EI22*33
|
30
|
|
|
96*68*57
|
82
|
|
EI22*36
|
35
|
|
|
96*71*57
|
82
|
|
EI22*40
|
40
|
|
|
96*75*57
|
82
|
|
EI22*45
|
50
|
|
|
96*80*57
|
82
|
|
备注：
1、外形尺寸为参考尺寸，如有特殊要求可以按要求定制
2、以上图表全部为铜线绕制，如需铝线需要单独定制和说明
3、如用户有特殊要求，本公司可代为设计制造
4、上表仅列明我厂部分产品型号，如需了解更多可致电：028-84374168
|
定制说明
用户在购买产品时须知：
1、变压器的基本型号规格，容量及数量。
2、变压器的初、次级电压。
3、提供初次级电压时，同时提供各电压的容量分配，或参考案例来选取合适型号规格的产品。
4、本公司产品外形和安装尺寸仅供参考。如尺寸需要改变可在订货时特殊说明。
