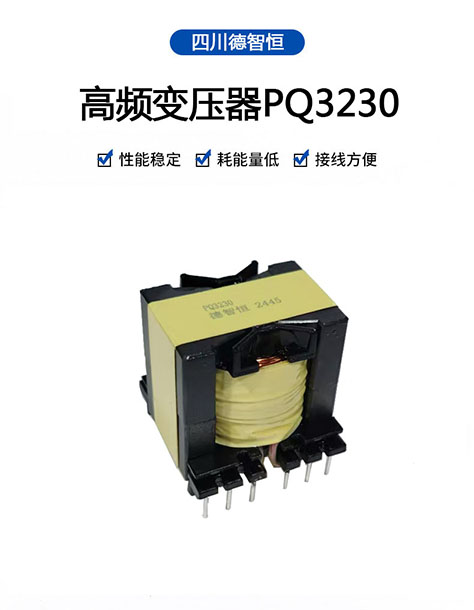

PQ3230高频变压器
来源：成都德智恒电子科技有限公司       发布日期：2025-01-03   浏览数：415    分享到：


型号

规格

长（mm）

宽（mm）

高（mm）

排距（mm）

针距（mm）

针径（mm）

PQ3230

立式6+6

32

30

30

30

5

0.8

PQ3230

立式6+6

34

31.6

32

30.5

5/7.5

0.8

PQ3230

立式6+6

34.2

32

31.7

30.5

5/7.5

0.8

PQ3230

立式6+6

34.2

32

31.7

30

5/7.5

0.8


以上为公司常用骨架样式，其它款式暂未列入其中，欢迎咨询。本公司可按客户要求定制各种规格PQ3230高频变压器。


二. PQ3230高频变压器性能

1.工作频率：20kHz-500KHz

2.输出功率：10 to 1000 W

3.工作温度：-40℃ to +180℃

4.储存温度：-25℃ to +85℃

5.储存湿度：30 to 95%


三.PQ3230高频变压器的特点

PQ3230高频变压器具有结构紧密，功率大，价格适中，可靠性高的特点。PQ型高频变压器的磁芯是为了适应新型开关电源的使用要求而设计的铁氧体磁芯，它的形状能满足工作在高频下的开关电源变压器减少铜损和铁损的要求，同样也能适应开关电源在温升方面的要求；它的圆形中心柱使绕线更为容易，线包容量加大，骨架的引线端使产品安装十分可靠，适用于开关电源和阻流线圈。


四. PQ3230高频变压器的应用

PQ3230高频变压器常应用于电动车充电器用变压器、DC-DC转换器、驱动变压器、笔记本电源、逆变电源、UPS电源、通信电源等。
