型号
|
规格
|
长（mm）
|
宽（mm）
|
高（mm）
|
排距（mm）
|
针距（mm）
|
针径（mm）
|
|
EPC13
|
卧式5+5
|
13.4
|
13.3
|
7.35
|
10.5
|
2.5
|
0.5
|
|
EPC13
|
卧式四槽5+5
|
13.4
|
13.2
|
7.1
|
10.5
|
2.5
|
0.5
|
|
EPC13
|
卧式5+5飞线
|
13.4
|
13.3
|
7.35
|
10.5
|
2.5
|
0.5
|
|
EPC13
|
卧式5+5贴片
|
13.4
|
13.3
|
7.8
|
20
|
2.5
|
0.5
|
|
EPC13
|
卧式5+5L脚
|
20
|
11.7
|
6.7
|
16
|
2.5
|
0.5
|
|
EPC13
|
卧式加宽4+2+2
|
20.8
|
11.7
|
6.7
|
18
|
3.0-3.7
|
0.6
|
以上为公司常用骨架样式，其它款式暂未列入其中，欢迎咨询。本公司可按客户要求定制各种规格EPC13高频变压器。
二. EPC13高频变压器性能
1.工作频率：20kHz-500KHz
2.输出功率：0.5 to 10 W
3.工作温度：-40℃ to +125℃
4.储存温度：-25℃ to +85℃
5.储存湿度：30 to 95%
三. EPC13高频变压器的特点

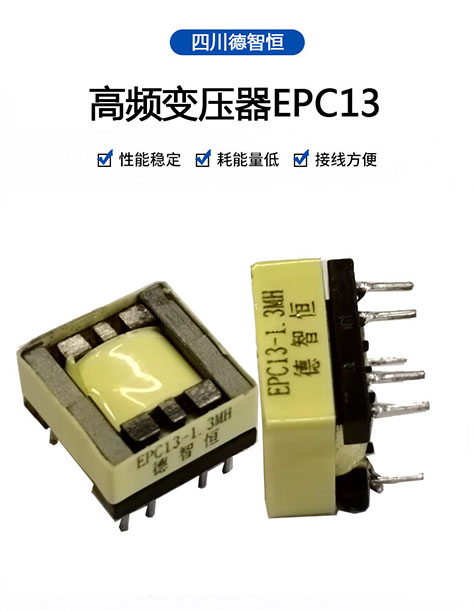

EPC13高频变压器具有尺寸小，价格便宜，可靠性高的特点。EPC型变压器是为了适应超薄型开关电源而设计的一款高频变压器。它拥有扁型的铁氧体磁芯，它的形状能同时满足电源变压器高功率的要求和超薄体积的要求，同样也能适应开关电源在温升方面的要求，但对PCB板的要求会提高；它比EPD型变压器在线包空间上有提高，同时EMI性能和漏感、辐射等参数均优于EFD型变压器，其它性能接近于EE型和EC型变压器。
四. EPC13高频变压器的应用
EPC13高频变压器常应用于DC-DC转换器、驱动变压器、升压变压器、LED驱动电感、数码相机、手持式开关电源充电器等。
